How to remove the protection ssl100sn رفع الحماية عن ايسي

 السلام عليكم ورحمة الله تعالى وبركاته.

موضوع اليوم سوف نشرح فيه طريقة رفع الحماية عن ايسي SSl100sn

قبل شرح طرق رفع الحماية لانفرتر التلفاز تعرف اولا على ماذا نقصد بالحماية ومادورها في الشاشات.

فكما هو معروف فالانفرتر او كارت انفرتر هي المسؤولة عن تشغيل خلفية الإضاءة في كل شاشات اليد led وكذالك هو المسؤول عن تشغيل لمبات الفلورسنت في شاشات lcd فهو مصمم لتحويل فولتية ضعيفة الي فولت عالي.


ونظرا لان هاته اللمبات lcd او اليد تشتغل بتيار عالي. فقد تم تعديل الانفرتر بايسي ذكي يتحسس قيمة سحب التيار والمضبوط قيمتها مسبقا من المصنع.وهاذا الايسي يعمل على تحسس قيمة السحب ؛ وفي حالة وجود قصر او خلل في دايرة الانفرتر او مشكل في اللمبات او احذاها يعمل على قطع التيار عن الانفرتر وهاذا مايعرف بدائرة الحماية.

ولاصلاح مشكل الإضاءة اللتي تضهر ثم تختفي في الشاشات

فلامر صعب نوعا ما نظرا لانه اي خلل في منظومة الإضاءة؛ يتم فصل التيار عن منضومة الإضاءة لحماية باقي عناصر الشاشة. وحماية المستعمل ايضا من وقوع اي حريق.

ولمعرفة المشكل او العنصر او العناصر اللتي بها خلل ؛ نلجأ إلى رفع الحماية عن ايسي الانفرتر لاجبار الانفرتر على تشغيل لمبات الإضاءة حتى ولو هناك خلل.( نقول له شغل منضومة الإضاءة وتجاهل الخلل).

بعد رفع الحماية عن ايسي الانفرتر تشتغل الإضاءة لاكن نلاحظ ان هناك خلل في الإضاءة. ك:

مناطق مظلمة في الشاشة

سخونة في احد العناصر الالكترونية او حتى تلفها و انفجارها

وهنا نتوصل إلى العنصر اللذي به خلل وبسببه يعمل الايسي على فصل التيار عن الدايرة لحماية باقي المكونات.

ملاحظة مهمة جدا:

نقوم برفع الحماية فقط لمعرفة سبب المشكل؛وبعد اصلاح المشكل (تغيير لمبات او موسفتات او محولات) نقوم باعادة الحماية.

من الخطر على الشاشة وعلى صاحبها أيضا ( المنزل) . تشغيل الشاشة بدون الحماية نظرا للفولت العالي اللذي يخرجه الانفرتر.

طريقة رفع الحماية لايسيات الانفرتر:

كل ايسي انفرتر لديه رجل خاصة لرفع الحماية َيجب تحديدها وتحمل عدة اسماء منها :

Timer؛ SST ؛ OVP  ؛ CT ؛ CMP ؛ FT ؛ CP ؛ SCP

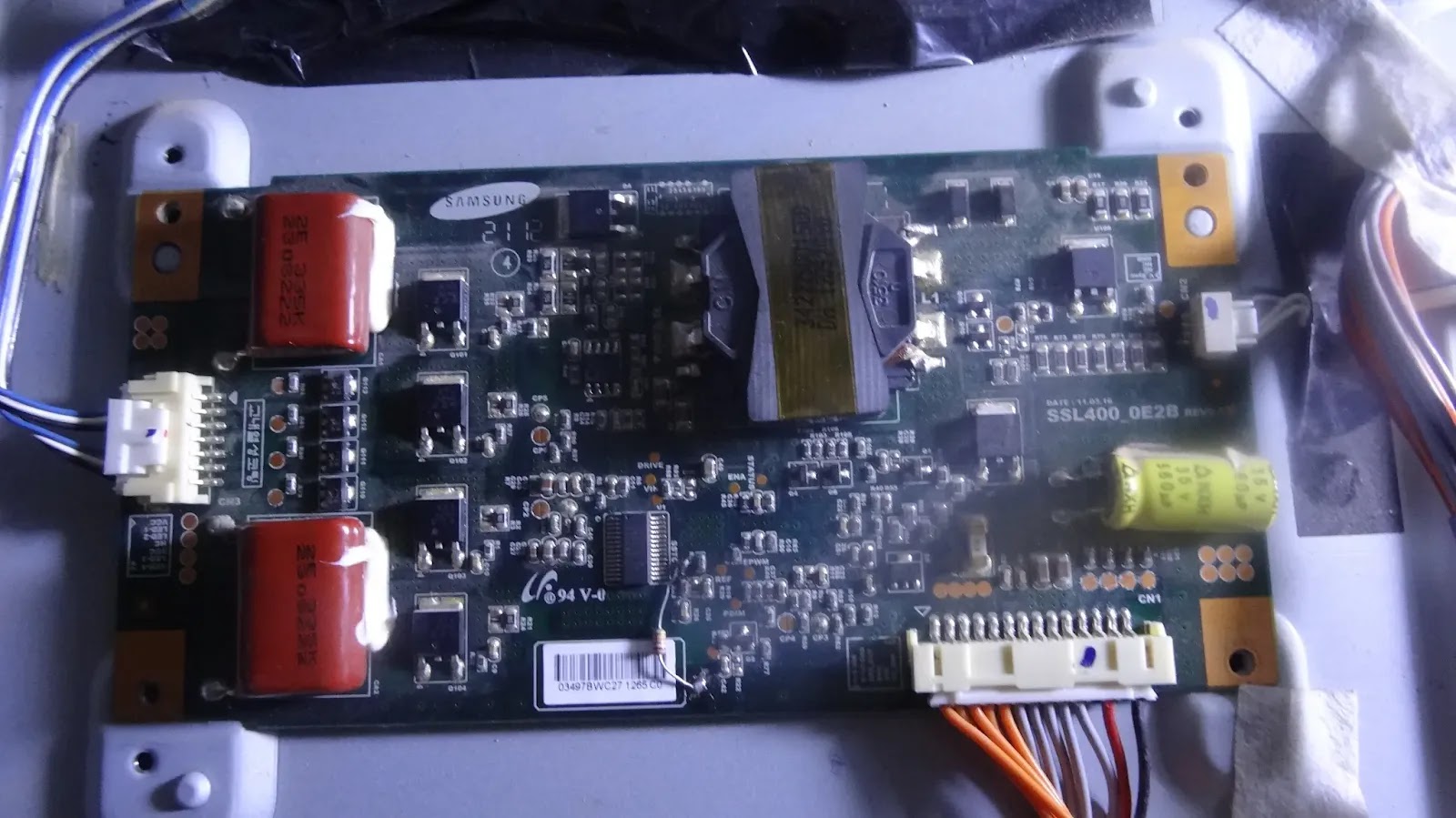

 رفع الحماية عن ايسي ssl100sn

ssl100sn protection pin disabled

نقوم بربط مقاومة من 4.7 k الى 22 k  بين الرجل 19 للايسي و الارضي .


SSL100SN remove protection







***********************


***********************
